Bendungan Gerokgak di Kabupaten Buleleng

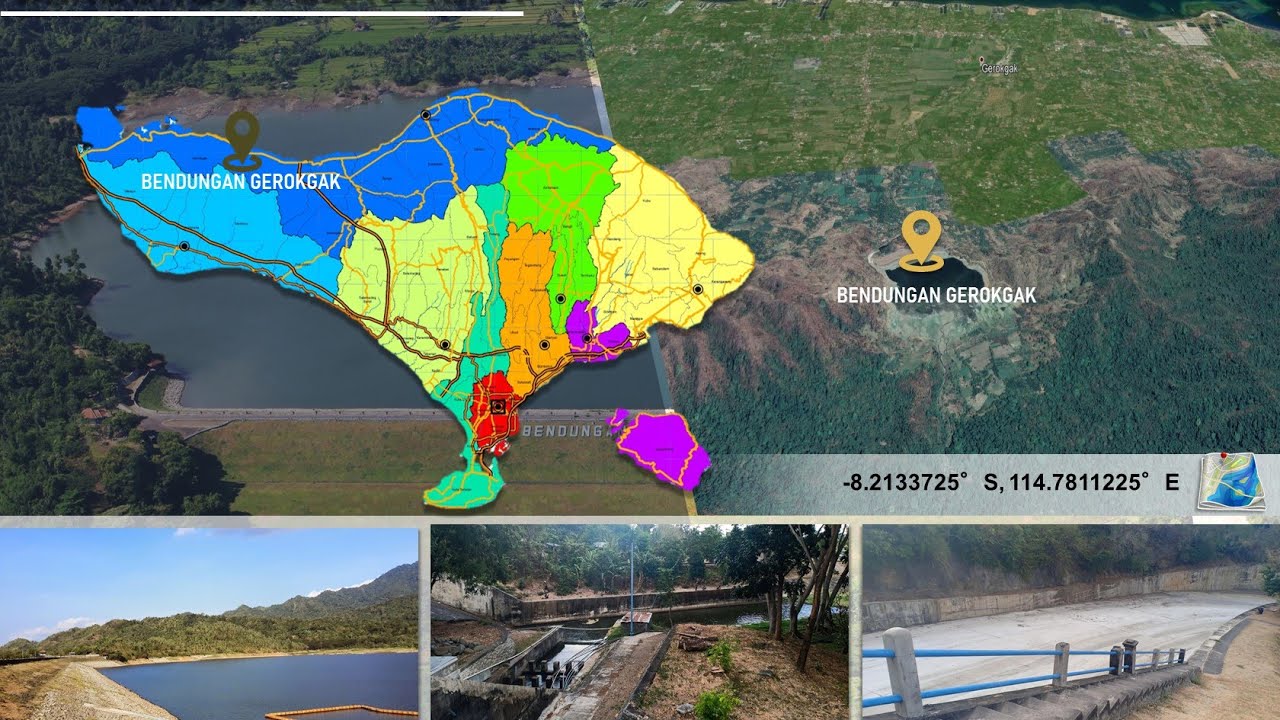

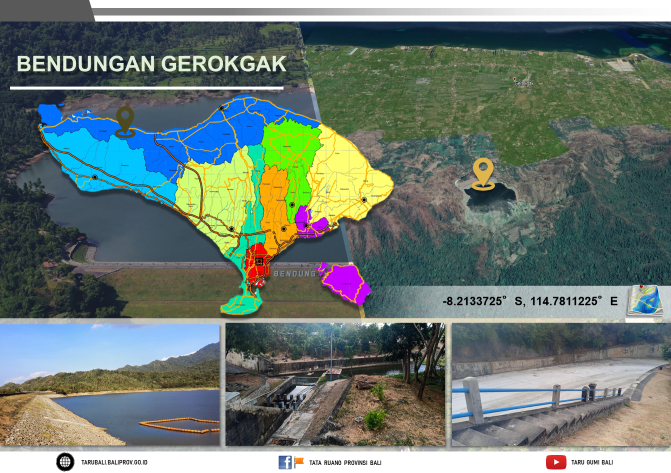

Bendungan Gerokgak terletak di Desa Gerokgak, Kec. Gerokgak, Kab. Buleleng, Provinsi Bali. Bendungan ini dibangun sekitar tahun 1996 oleh Kementerian Pekerjaan Umum dan Perumahan Rakyat.

Bendungan ini dikelilingi oleh perbukitan Munduk Patas dan Munduk Renon dengan beberapa sungai-sungai kecil yang bermuara ke waduk ini, dan salah satu sungai besar yang mermuara ke waduk ini adalah Tukad Gerokgak.

Data teknis Bendungan Gerokgak sebagai berikut :

Bendungan Utama

• Tipe : Urugan campuran batu pasir dan tanah (random) dengan inti kedap air bentuk vertikal
• Tinggi di atas dasar sungai : 36,00 m
• Tinggi di atas galian : 47,00 m
• Panjang mercu bendungan : 440 m
• Lebar puncak : 6,00 m
• Elevasi puncak : + 131,00 m
• Volume tubuh bendungan : 838.000 m³
• Kemiringan lereng : hulu 1V : 3,0H hilir 1V : 2,0H bendungan utama 1V : 3,0H berm

Hidrologi

• Sungai : Grokgak
• Luas daerah tangkapan air : 20 km²
• Curah hujan tahunan : 164 mm

Waduk

• Elevasi dan luas muka air :
• Muka air banjir : + 135,50 m Luas : 380 ha
• Muka air normal : + 126,00 m Luas : 305 ha
• Muka air minimum : + 115,00 m Luas : 120 ha
• Volume waduk
• Muka air banjir : tidak ada data
• Muka air normal : 3,75 juta m³
• Tampungan mati : 1,25 juta m³
• Tampungan efektif : 2,25 juta m³

Pelimpah

• Tipe : Ogee tanpa pintu
• Banjir desain : 365,80 m³/det
• Kala ulang : ½ PMF
• Kapasitas : 405,70 m³/det
• Elevasi mercu : + 126,00 m
• Panjang mercu : 30,00 m
• Konstruksi : Beton
• Tipe peredam energy : USBR tipe I

Bangunan Pengeluaran

• Tipe : Drop inlet
• Bentuk : Concrete barrel 2 m x 2,5 m
• Garis tengah : 1,00 m
• Jumlah : 1 buah
• Panjang : 156,00 m
• Tipe alat operasi : Butterfly valve (pengaman) Hollow cone valve (operasi)
• Kapasitas : tidak ada data
• Energi cadangan : Tidak ada

Instrumentasi

• Piezometer : 4 unit (open stand pipe) 18 unit (tubuh bendungan) 8 unit (pondasi bendungan)
• Inklinometer : 2 unit
• Magnetic extensometer : 2 unit
• Patok geser : 37 unit (puncak bendungan) 18 unit (lereng hilir)
• V notch : 1 unit
• Staff gauge : 2 unit
• Observation well : 17 unit
